Navigera i landskapet i Precision Turning: A Took On Machine Tool Design

1. Strukturell grund och chiphantering

Den omedelbart synliga skillnaden ligger i maskinens basstruktur.

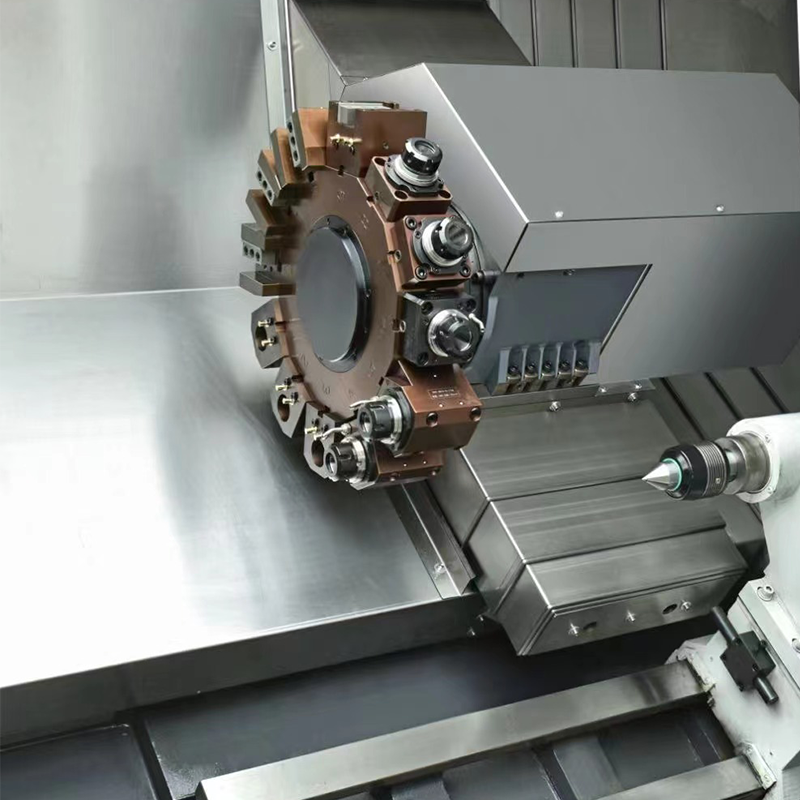

Lutningsbädd CNC svarv : Som namnet antyder är bädden på denna svarv - basen på vilken vagnen och skräddarsydd glidningen är inställd i en fast vinkel, vanligtvis 30, 45 eller 60 grader. Denna lutande design är inte bara ett estetiskt val. Det ger en mycket effektiv naturlig lösning för chip -evakuering. Chips och kylvätska faller bort från arbetsstycket och skärverktyg genom tyngdkraften och trattar direkt in i en transportör eller insamlingssystem. Detta förhindrar att chips samlas på sängen, vilket kan störa maskinens rörelse och potentiellt skada arbetsstycket eller själva maskinen.

Traditionell platt-svarv: Dessa maskiner har en horisontell säng. Även om det är enkelt och robust tillåter denna design chips och kylvätska att samla på den plana ytan. Operatörer måste ofta rensa dessa ansamlingar manuellt för att upprätthålla smidig drift och förhindra noggrannhetsproblem. Denna design finns oftare i äldre eller manuella svarvar och vissa CNC-modeller på startnivå.

Andra maskiner (fabriker, routrar): Behållningscentra som vertikala eller horisontella fabriker har en helt annan strukturell strategi, som ofta involverar ett slutet arbetsområde (ett skåp) där chips finns och evakueras från botten genom skruvar eller transportörer.

2. Styvhet och vibrationsdämpning

Maskinens förmåga att motstå böjning och vibrationer under skärkrafter är av största vikt för att uppnå fina ytbehandlingar och hålla snäva toleranser.

Slantbäddsdesign: Den lutande sängen är inte en enkel platt platta; Det är ofta en kraftigt ribbad, gjutjärnstruktur som är triangulär i tvärsnitt. Denna triangulära form är i sig mer styv och ger motstånd mot vridkrafter och vibrationer jämfört med en platt platta med liknande massa. Denna förbättrade stabilitet möjliggör mer aggressiva skärparametrar utan att offra finishkvaliteten.

Plattbäddsdesign: En platt säng kan göras mycket tung och styv, men dess design är mer mottaglig för vissa typer av avböjning. Att uppnå samma nivå av övergripande styvhet som en väl utformad lutningsbädd kräver ofta mer material, vilket gör maskinen större och tyngre.

3. Guiding av rörelsen: Guideway -konfiguration

Hur maskinens rörliga komponenter styrs direkt påverkar dess precision, hastighet och livslängd.

Lutningsbädds svarv: Dessa maskiner använder nästan universellt linjära styrvägar för vagnen (som håller verktygets torn) och svansen. Dessa härdade stålskenor med återcirkulerande kullager möjliggör mycket höga travershastigheter, snabb acceleration och retardation och extremt låg friktion. Den lutande sängen placerar dessa styrvägar i en layout för att hantera skärkrafterna effektivt.

Latbädds svarv: Traditionella platta syror använder ofta härdade och markstålvägar som är integrerade i gjutjärnbädden. Vagnen glider direkt på dessa sätt. Även om det är exceptionellt hållbart och kapabelt att stödja enorm vikt, har detta system högre friktion, vilket i allmänhet begränsar snabba travershastigheter och kan vara mer mottagliga för slitage under extremt långa perioder om det inte upprätthålls ordentligt.

4. Operativ ergonomi och tillgänglighet

Human-Machine-gränssnittet är ett kritiskt men ändå förbisett, faktor i produktivitets- och operatörens komfort.

Lutande sängfördel: Den vinklade sängen tar arbetsområdet närmare operatören. Att ladda arbetsstycken, ställa in verktyg och inspektera ytbehandlingar blir enklare, vilket minskar förtröttheten. Dessutom innebär chip -evakueringen att arbetsområdet är naturligt renare, vilket förbättrar synligheten och säkerheten. Verktygstornet är också placerat på ett sätt som gör att chips kan bli borta från det.

Plattbäddshänsyn: På en horisontell bädd är arbetsstycketsaxeln högre och chips tenderar att täcka området, vilket gör det svårare för operatören att se och komma åt delen. Detta kräver ofta oftare stopp för rengöring.

5. Typiskt applikationsfokus

Även om det alltid finns överlappning, tenderar varje design att hitta sin nisch.

Snedbädd CNC svarv: Denna design är standarden för högproduktionsvridmiljöer. Dess styrkor i hastighet, precision, chiphantering och ergonomi gör det idealiskt för tillverkning av körningar där cykeltid, konsistens och minimal operatörsintervention är prioriteringar. De är go-to-valet för moderna CNC-vändningscentra.

Latbädds svarv: Denna design är ofta förknippad med tyngre, kanske långsammare, skärande operationer eller med manuella maskiner där enkelhet och massiv konstruktion värderas för stora, endelade bearbetning.
